Artikelbeschreibung
Details

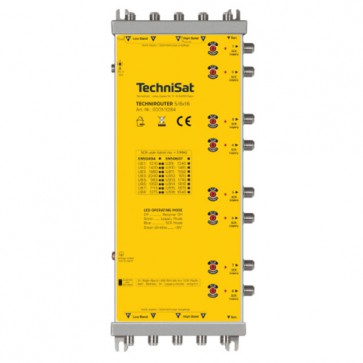

TechniRouter-System (0011/3284)
Verteilung von 2 Satelliten (4 SatBlöcke) auf 8 Kabelstränge für je 16 Teilnehmer
Mit dem TECHNIROUTER 5/8X16 bauen Sie eine Einkabel-Umsetzer-Verteilanlage und versorgen hiermit bis zu 128 Teilnehmer mit den kompletten Fernsehprogrammen von bis zu 2 Satelliten (z.B. von Astra 19,2°E und Eutelsat 13°E) sowie dem terrestrischen Signal über ein Kabel. Dabei lassen sich bestehende Kabelstrukturen in Wohnobjekten ohne neue Kabelverlegung nutzen. Werden mehr als 128 Teilnehmeranschlüsse benötigt, dann können weitere TECHNIROUTER 5/8x16 an den Stammleitungs-Ausgängen kaskadiert werden.
Zur Verwendung kommt die digital Sat-Channel-Router (SCR)-Technik nach EN50494/EN50607 und erlaubt die Versorgung der Empfangsgeräte ohne jegliche Programmeinschränkung. Ohne Neuverlegung von Antennenkabeln können hiermit auch Mulitunergeräte (PVR) in vollem Umfang betrieben werden. Atmosphärische Dämpfungsverluste, die zu einer Pegelschwankung des empfangen Satellitensignals führen, gleicht der TECHNIROUTER 5/8x16 durch eine eingebaute automatische Verstärkungsregelung (AGC) aus.
Welches LNB wird benötigt
Für den Betrieb mit einer Orbitposition verwenden Sie Quattro-LNBs (nicht geeignet sind Quattro-Switch-LNBs).
Durch den Einsatz von 2 WIDEBAND-LNBs können 2 Orbitpositionen ohne Einschränkung verteilt werden.
Verwenden Sie WIDEBAND-LNBs mit einer LOF von 10,41 GHz
Wie erfolgt die Spannungsversorgung?
Zur Spannungsversorgung der LNBs muss ein Steckernetzteil (12V) an den Router angeschlossen werden!
Für den Betrieb mit einer Orbitposition verwenden Sie Quattro-LNBs (nicht geeignet sind Quattro-Switch-LNBs).
Durch den Einsatz von 2 WIDEBAND-LNBs können 2 Orbitpositionen ohne Einschränkung verteilt werden.
Verwenden Sie WIDEBAND-LNBs mit einer LOF von 10,41 GHz
Wie erfolgt die Spannungsversorgung?
Zur Spannungsversorgung der LNBs muss ein Steckernetzteil (12V) an den Router angeschlossen werden!
DiSEqC EN50494
Dieses Produkt unterstützt die Verteilung von Satellitensignalen über ein koaxiales Kabelnetz.
Dieses Produkt unterstützt die Verteilung von Satellitensignalen über ein koaxiales Kabelnetz.
DiSEqC EN50607
Dieses Produkt unterstützt die Verteilung von Satellitensignalen über ein koaxiales Kabelnetz.
AGC
Atmosphärische Dämpfungsverluste, die zu einer Pegelschwankung des empfangenen Satellitensignals führen, werden durch die eingebaute AGC (Automatic Gain Control) ausgeglichen. Dadurch wird der Nutzsignalpegel an den Betriebsausgängen konstant gehalten und Bildstörungen bei schlechten Wetterbedingungen entgegengewirkt.
Technische Daten
| Farbe | silber/gelb |
| Allgemeine Merkmale | |
| Top-Ausstattung | 128 Teilnehmer an acht Kabeln |
| Top-Ausstattung | SCR-Protokoll gemäss EN50494 und EN50607 |
| Top-Ausstattung | 2 Orbitpositionen - Umschaltbarer Quattro-/Wide-Band-LNB-Betrieb |
| Top-Ausstattung | Automatische Verstärkungsregelung (AGC) |
| Top-Ausstattung | Auf Legacy-Betrieb umschaltbar |
| Durchgangsdämpfung | |
| Sat | = 6 dB |
| Terrestrik | = 5 dB |
| Einkabelausgang | |
| Ausgangsfrequenzbereich | 5 ... 2150 MHz |
| Anzahl der Ausgangskanäle | 8 x 16 |
| Frequenz der Ausgangskanäle | 1210, 1420, 1680, 2040, 985, 1050, 1115, 1275, 1340, 1485, 1550, 1615, 1745, 1810, 1875, 1940 MHz |
| Frequenz Sat | 950 ... 2150 MHz |
| Frequenz Terrestrik | 5 ... 790 MHz |
| Ausgangspegel Sat | = 90 dBµV typ. |
| Empfangsbereich | |
| Sat | 290 ... 2340 MHz |
| Terrestrik | 5 ... 790 MHz |
| Entkopplung | |
| Stämme | = 30 dB |
| LNB | |
| Stromversorgung | max. 500 mA |
| Stromversorgung | |
| Nennspannung | 230 V |
| Frequenz | 50 Hz |
| Netzteil | extern, DC 12 V / 2.0 A |
| Stromverbrauch | max. 310 mA @13 V, je Einkabelausgang |
| Technische Daten | |
| Sat-Eingänge | 4 |
| Terrestrische Eingänge | 1 |
| Anzahl Kabelanschlüsse | 8 |
| Teilnehmer pro Kabel | 16 |
| Verstärkung | |
| Sat | 0 ... 30 dB AGC-gesteuert |
| Terrestrik | -20 dB bezogen auf Eingang |
| Rückkanal | -20 dB |
Lieferumfang: TechniRouter 5/8x16, Bedienungsanleitung, Netzteil
Irrtümer und technische Änderungen vorbehalten.
Zusatzinformation
Zusatzinformation
| Lieferzeit | |
|---|---|
| EAN Nummer | 4019588113848 |
| Weblink 1 | Bedienungsanleitung |
| Marke | TechniSat |
